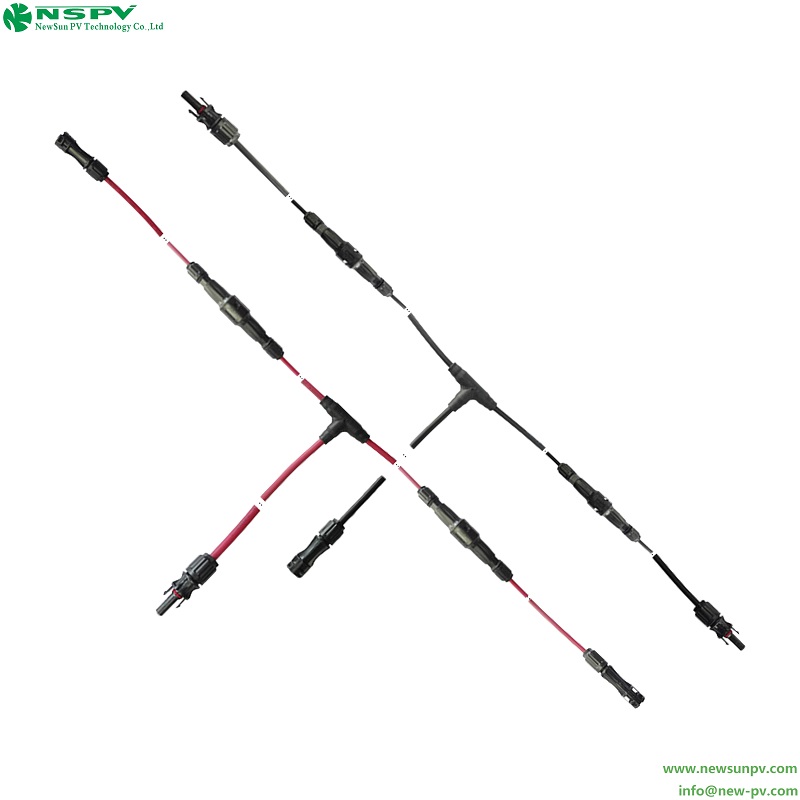

光伏1500V带保险丝T型线束

  • PV4.0 1500V光伏线缆主要用于光伏系统的安装,防护等级为IP68,可拆卸,较高的稳定性,安装简单方便
  • 在线咨询

PV 4.0 1500V DC Cable Connector

绝缘材料PPE
额定电压1500VDC
测试电压8kV(50Hz,Imin)
导体阻抗<5mΩ
导体材料铜,镀锡
防护等级IP2X/IP68
过压保护等级CATIII/2
安全等级II
防火等级UL94-V0
插入力/拔出力≤50N/≥50N
环境使用温度范围-40℃...+85℃(IEC)
适配线缆规格2.5~10mm²/14~6AWG
连接方式压接
旋帽锁紧力0.8-1.0Nm
上限温度110℃(IEC)



1500V DC PV 4.0 Fuse Connector

绝缘材料PPE
额定电流30A
测试电压1500VDC
测试电压8KV(50Hz,Imin)
导体阻抗<5mΩ
导体材料
铜,镀锡
防护等级IP68
额定电压12KV
额定电流1A,2A,3A,3.5A,4A,5A,6A,8A,10A,12A,15A,20A
安全等级II
防火等级UL94-V0
插入力/拔出力≤50N/≥50N
环境使用温度范围-40℃...+85℃(IEC)
上限温度110℃(IEC)
适配线缆规格2.5~10mm²/14~8AWG
保险丝规格10*85/14*65/14*85



1500V DC Cable

导体镀锡铜线(IEC 60228 Class 5) 52/0.30±0.01mm
导体标准 OD2.50mm
绝缘材料XLPE Black
绝缘层厚度≥0.7mm
ID4.1±0.1mm
外被XLPE Black
I绝缘厚度≥0.8mm
OD5.8±0.1mm
标志TUV H1Z2Z2-K DC-1500V 4.0mm²
额定电压1500V DC
导体最大阻值≤5.09Ω/km
单芯导体线缆电流55A
线缆测试电压AC 6.5KV,5Min/DC1500V,5min


Advantage:

简单,易于安装

标准设计, 可任意安装

具有抗老化、抗紫外线辐射能力

符合户外条件要求
